CAB AXON 1
Sistemul de etichetare tubular CAB AXON 1 asigură alocarea rapidă și de încredere a probelor în laboratoarele cu orientare verticală a tuburilor sau flacoanelor.
În lumea de astăzi, știința și tehnologia au avansat cu pași uriași. Laboratoarele joacă un rol crucial în cercetare și dezvoltare, unde mostrele sunt testate și studiate pentru a genera date și a trage concluzii. Aceste mostre sunt etichetate cu coduri sau numere unice pentru a le identifica și pentru a garanta rezultate precise și de încredere. Procesul de etichetare este crucial și trebuie făcut cu precizie pentru a evita confuziile și erorile. Etichetarea unică permite ca mostrele să fie atribuite rapid și fiabil în laboratoare. În practică, etichetele autoadezive sunt aplicate individual pe tuburi sau flacoane. Codificarea 1D sau 2D permite procesarea automată completă a probelor în transport și arhivare.
-
28.160,16 lei – 31.680,18 lei TVA InclusPrețuri EURO (fără TVA)Sisteme de etichetare a tuburilor AXON 1. Alocarea rapidă și fiabilă a probelor în laboratoare cu poziție verticală a tubului/fiola. Etichetarea unică permite alocarea rapidă și fiabilă a mostrelor în laboratoare
Prezentare generală a sistemului de imprimare tubulară CAB AXON 1
AXON a fost proiectat pentru imprimarea directă termică și termo-transfer a etichetelor. Rezoluțiile de imprimare de 300 dpi sau 600 dpi favorizează imaginile de imprimare cu margini ascuțite și contrast ridicat. Cele mai mici coduri și fonturi pot fi verificate în mod fiabil.
Un ciclu de etichetare durează mai puțin de două secunde. Tuburile și flacoanele cu sau fără capac de închidere pot fi introduse manual sau automate prin intermediul unui sistem de manipulare.
Simbolurile de pe panoul de control ajută la operarea intuitivă a AXON-ului. Înlocuirea unei role de etichetă sau a unui ribbon nu este o problemă. În cazul curățării sau uzurii, rolele de imprimare și rolele de transport sunt ușor de înlăturat folosind o unealtă atașată.
RS232, USB, Ethernet, WLAN și Bluetooth asigură transferul de date. AXON se integrează cu sistemele de management al informațiilor din laborator (LIMS). Dacă nu este conectat un calculator, datele variabile pot fi introduse printr-un panou de control, cu ajutorul unei tastaturi sau a unui scanner. Putere de la 110 VAC până la 240 VAC la 50/60 Hz și de la 24 VDC până la 60 VDC reprezintă opțiuni.

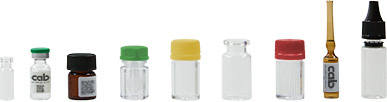

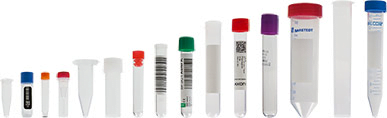

Exemple de aplicații
Video CAB AXON 1
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON - Release Notes Firmware X4
Periferice Firmware
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloag
Checklists
Manuale de operare
Descriere de interfață
Programare
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
cab and the Smart Factory - Programming Manual abc Basic Compiler
for cab printers - Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, HERMES Q - ZPL Emulation with cab printers
Piese de schimb
Manuale Accesoriii
Declarații de conformitate UE – Accesoriii
- External Operation Panel – EU Declaration of Conformity
- Label File Selection Box – I/O Box – EU Declaration of Conformity
Studii de caz
Fișe cu date de securitate

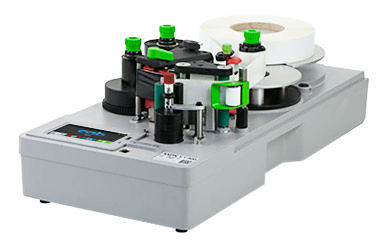

CAB AXON 1 – Sisteme autoamte de imprimare și aplicare etichete cu pozitie verticală tub/flacon
ALEGE MODELUL POTRIVIT: AXON 1

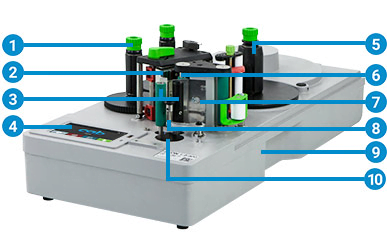

AXON 1 în detaliu
- Fixatorul pentru panglici
Este proiectat astfel încât materialele să poată fi îndepărtate ușor, folosind un ax de strângere format din trei părți. - Perie antistatică
Încărcarea electrostatică se disipează după imprimare, în special în cazul utilizării materialelor plastice. - Rolă de transport
Etichetele sunt aplicate pe tuburi sau flacoane. Reglarea înălțimii se face în funcție de lungimea tubului sau flacoanelor. - Panou de control
Operațiune intuitivă folosind simboluri autoexplicative. Rotire în pași de 90° prin comandă software. - Unitate de reînrolare a linerului intern
Materialet se pot ușor îndepărta cu ajutorul unui ax de strângere format din trei părți. - Rolă de imprimare
Cauciucul sintetic favorizează imagini de imprimare extrem de precise. - Placă de dezlipire, extinsă
Aceasta promovează aplicarea etichetelor în mod fiabil pe tuburi sau flacoane. - Rolă de prindere
Tuburile sau flacoanele sunt apăsate împotriva rolei de transport în timp ce sunt aplicate etichetele. - Corp solid din aluminiu turnat
Baza tuturor componentelor - Placa de bază
Setarea înălțimii permite etichetelor să fie plasate cu precizie la pozițiile țintă de pe tuburi sau flacoane.
AXON 1.2 procesează etichete cu lățimi cuprinse între 5 mm și 56 mm.
AXON 1.1 procesează etichete cu lățimea de la 5 mm până la 25.4 mm. Tuburile sau flacoanele mici pot fi inserate mai ușor.
Panoul de control
Operare intuitivă. Setările sunt ușor de configurat folosind simboluri auto-explicative.
- LED: Power ON
- Bara de stare: Primire date, înregistrare flux de date, avertisment pentru sfârșitul benzii, card de memorie SD/ stick USB conectat, Bluetooth, WLAN, Ethernet, USB slave, Timp
- Starea imprimantei: Gata, pauză, numărul de etichete imprimate pe un job de imprimare, etichetă în poziție peel-off, așteptând semnalul de start extern.
- Sloturi USB pentru a conecta o cheie de serviciu sau un stick de memorie, pentru a stoca date în memoria internă a imprimantei IFFS.
- Operațiuni
Tipăriți și aplicați etichete pas cu pas
Sari la meniu
Reimprimați ultima etichetă.
Întrerupeți și continuați un job de imprimare.
Opriți și ștergeți toate sarcinile de imprimare.
Feed Etichete
Sistem de etichetare Axon 1
Afișare peisaj sau portret în funcție de orientarea asamblării
Rotirea în pași de 90° prin comandă software.

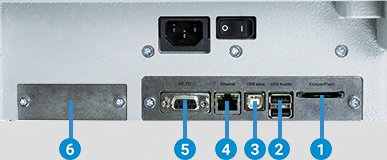

Interfețe
- Slot pentru a conecta un card de memorie SD
- 2 gazde USB pentru a conecta o cheie de serviciu, un stick USB, o tastatură, un scaner de coduri de bare, un adaptor USB Bluetooth, un stick USB WLAN sau un panou de control extern
- USB 2.0 de mare viteză pentru a conecta un computer
- Ethernet 10/100 Mbit/s
- RS232C 1.200 până la 230.400 Baud / 8 biți
- Interfață I/O digitală; Conector priză SUB-D, 25 pini conform IEC/EN 61131-2, Tip 1+3
Intrările și ieșirile sunt izolate galvanic și protejează de polaritatea inversă. Ieșirile sunt rezistente la scurtcircuit.
| Intrări PNP | Ieșiri PNP, NPN |
| Începeți să imprimați/aplicați o etichetă Tipăriți eticheta inițială Retipărire Ștergeți lucrarea de imprimare Eticheta a fost eliminată Opriți imprimarea/aplicarea unei etichete Feed de etichete Pauză Resetați | Dispozitivul gata Date de tipărire disponibile Poziția inițială / limita superioară Alimentarea hârtiei ACTIVATĂ Eticheta în poziție de dezlipire Poziție de etichetare/limită inferioară Avertisment pe un capăt de panglică Avertisment pe o rolă de etichete care se termină* Sfârșitul rolei de panglică/etichetă Eroare colectivă Digitale I/O 24 VDC * Doar AXON 1  |
Sistem de etichetare AXON 1 pentru tuburi
Specificațiiii CAB AXON 1
t tipic
s standard
o opțional
| Sistem de etichetare tubular | AXON 1.1 | AXON 1.2 | ||
|---|---|---|---|---|
| Cap de printare | ||||
| Metoda de imprimare Transfer termic | t | t | t | t |
| Termică directă | t | – | t | – |
| Rezoluție de imprimare | 300 dpi | 600 dpi | 300 dpi | 600 dpi |
| Viteză de imprimare | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s |
| Lățime de imprimare | 25.4 mm max. | 25.4 mm max. | 56.9 mm max. | 54.1 mm max. |
| Materiale | ||||
| Orientarea tuburilor / flacoanelor la momentul aplicării unei etichete | vertical | |||
| Diametru | 7 – 26, 16 – 38 mm dacă sunt furnizate opțiuni | |||
| Diametru maxim (la cerere) | 38 mm max. | |||
| Lungime, capac de inchidere inclus | 20 – 130 mm | |||
| Conicitatea (modificarea diametrului) | 0.8 % max. | |||
| Material etichete | Hârtie, materiale plastice precum PET, PP | |||
| Lățime | 5 – 25.4 mm | 5 – 56 mm | ||
| Înălțime de cel puțin | 12 mm | |||
| Grosime cel puțin | 0.05 mm | |||
| Diametru rolă | 205 mm max. | |||
| Diamentru miez | 76 mm | |||
| Bobinare | exterior | |||
| Lățimea căptușelii | 16 – 30 mm | 24 – 60 mm | ||
| Grosime cel puțin | 0.05 | |||
| Înveliș ribon | exterior sau interior | |||
| Diametru rolă | 80 mm max. | |||
| Diamentru miez | 25 mm | |||
| Lungime | 600 m max. | |||
| Lățime | 25 – 38.1 mm | 25 – 60 mm | ||
| Dimensiunile și greutatea imprimantei | ||||
| Lățime x Înălțime x Adâncime | 270 x 195 x 560 mm | |||
| Greutate | 12 kg aprox. | |||
| Senzori de etichetă / Indicatori de poziție | ||||
| Senzor transmisiv de detectat | etichete sau semne de perforare și sfârșit de materiale, semne de imprimare pe materiale transparente | |||
| Senzor reflectorizant reflex inferior sau superior pentru a detecta | etichete și materiale care se termină, tipăriți semne pe materiale netransparente | |||
| Distanța senzorului până la marginea de contact aliniată la stânga | 8 mm | 5 – 12 mm | ||
| Interfețe | ||||
| RS232-C 1.200 până la 230.400 baud / 8 biți | s | |||
| USB 2.0 de mare viteză pentru a conecta un computer | s | |||
| Ethernet 10/100 Mbit/s | LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||
| 1 host USB pe panoul de control pentru a conecta | cheie de service, stick USB | |||
| 2 host-uri USB pe spatele dispozitivului pentru a conecta | tastatură, scaner de coduri de bare, adaptor USB Bluetooth, stick USB WLAN | |||
| Interfață digitală I/O 24 VDC | o | |||
| Date operaționale | ||||
| Voltaj 100 – 240 VAC, 50 / 60 Hz, PFC | s | |||
| 24 – 60 VDC | o | |||
| Putere de intrare | <10 W în standby / 100 W sunt tipice | |||
| Temperatura / Umiditatea: În funcțiune | +5 – 40 °C / 10 – 85 %, fără condensare | |||
| Depozitare | 0 – 60 °C / 20 – 85 %, fără condensare | |||
| Transport | –25 – 60 °C / 20 – 85 %, fără condensare | |||
| Aprobări | CE (In-vitro), FCC Class A, ICES-3, cULus, CB | |||
| Panou de control | ||||
| Diagonala ecranului tactil color LCD” | 4,3 | |||
| Rezoluţie ecran | 272 x 480 px | |||
- Se pot aplica limitări atunci când utilizați etichete mici, materiale subțiri sau adeziv puternic. Aplicațiile critice necesită testare.
- Dezlipirea etichetelor de pe o căptușeală necesită materiale de căptușeală nu mai groase decât etichetele.
