CAB MACH 4S
Imprimante de etichete CAB MACH 4S pentru aplicații industriale
CAB MACH 4S oferă toate caracteristicile unei imprimante industriale cu o gamă largă de aplicații. Mecanica de imprimare și șasiul sunt realizate din materiale de înaltă calitate și se potrivesc perfect din punct de vedere al formei și al funcției. Ecranul tactil mare, colorat, cu simboluri explicative, oferă cea mai bună operabilitate. Etichetele și panglicile sunt ușor de introdus din față. Ghidul centrat al materialului elimină orice nevoie de ajustări. Placa electronică hightech integrează toate interfețele necesare ca standard și este pregătită pentru orice conexiune.
-
6.260,59 lei – 9.302,23 lei TVA InclusPrețuri EURO (fără TVA)MACH 4S oferă toate caracteristicile unei imprimante industriale cu o gamă largă de aplicații. Mecanica de imprimare și șasiul sunt realizate din materiale de înaltă calitate și se potrivesc perfect din punct de vedere al formei și al funcției.
Exemple de aplicații
Etichete PCB
Când este disponibil doar puțin spațiu –
cea mai mică dimensiune a etichetei 5 x 5 mm
Etichete de identificare
Fixați fonturi clare, grafice și coduri
de bare de până la 600 dpi
Etichete pentru cutii de carton și paleți
până la o lățime de trecere de
120 mm
Prezentare generală a imprimantei de etichete CAB MACH 4S
Imprimare fiabilă și rapidă amprentă exactă cu design compact, atrăgător și operare ușoară.
Tip B cu margine de rupere
pentru imprimare pe toate materialele care sunt înfășurate pe rulouri sau bobine sau fanfold.
| 1.1 Imprimantă etichete | MACH 4.3S | MACH 4S | ||
|---|---|---|---|---|
| Rezoluție imprimabilă dpi | 203 | 300 | 300 | 600 |
| Viteză de imprimare de până la mm/s | 300 | 300 | 300 | 150 |
| Lățimea de imprimare de până la mm | 104 | 108.4 | 105.7 | 105.7 |
Tip P cu funcție de dezlipire
pentru imprimare pe toate materialele care sunt înfășurate pe rulouri sau bobine sau fanfold. În plus, etichetele pot fi distribuite.
| 1.2 Imprimantă etichete | MACH 4.3S | MACH 4S | ||
|---|---|---|---|---|
| Rezoluție imprimabilă dpi | 203 | 300 | 300 | 600 |
| Viteză de imprimare de până la mm/s | 300 | 300 | 300 | 150 |
| Lățimea de imprimare de până la mm | 104 | 108.4 | 105.7 | 105.7 |
| Înălțimea etichetei de la mm | 12 |
Tip C cu cutter
pentru imprimare pe toate materialele care sunt înfășurate pe rulouri sau bobine sau fanfold. De la 12 mm înălțime, etichetele și materialele continue pot fi tăiate.
| 1.3 Imprimantă etichete | MACH 4.3S | MACH 4S | ||
|---|---|---|---|---|
| Rezoluție imprimabilă dpi | 203 | 300 | 300 | 600 |
| Viteză de imprimare de până la mm/s | 300 | 300 | 300 | 150 |
| Lățimea de imprimare de până la mm | 104 | 108.4 | 105.7 | 105.7 |
| Lungimea de tăiere de la mm | 12 | |||
| Înălțimea distanței de până la mm | 2.5 | |||
| Tăieri/min, fără material până la | 100 | |||
| Opriți lucrarea de imprimare când | poziția finală a tăietorului nu a fost atinsă |
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) ZIP – 16.54 MB 3.11.0.006/12/2022 - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON ZIP – 50.00 MB 5.42.501/03/2023 - Release Notes Firmware X4
TXT – 78 KB 5.00 – 5.42.501/03/2023
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) GZ – 2.66 MB 1.4501/12/2022 - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) GZ – 2.66 MB 1.4501/12/2022 - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) GZ – 2.67 MB 1.4501/12/2022 - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) GZ – 2.66 MB 1.4501/12/2022 - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 ZIP – 2.77 MB 1.4507/02/2023 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 ZIP – 5.34 MB 1.4501/12/2022 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit ZIP – 85.72 MB1.1.1.101/12/2022 - cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 – 32/64 Bit CERTIFIED ZIP – 9.37 MB 5.3.0312/12/2022
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloage
Manuale operaționale
Declarație de conformitate UE
Manuale de configurare
Programare
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
- Programming Manual abc Basic Compiler
- Programming Manual JScript X4
- ZPL Emulation with cab printers
Manuale de service
Piese de schimb
Manuale Accesoriii
- ER4-210 – Operator’s Manual
- External Operation Panel – Assembly Instructions
- Label File Selection Box – Input Output Box – Assembly Instructions
Declarații de conformitate UE – Accesoriii
- External Operation Panel – EU Declaration of Conformity
- Label File Selection Box – I/O Box – EU Declaration of Conformity
Studii de caz
- Juice knows apple – a MACH 4S traveling through South Germany
- Gebr. Hoff en Zonen and Tegra: Weighing and labeling automatically in a packing plant
Fișe cu date de securitate
CAB MACH 4S – Operare intuitivă și ușoară cu simboluri explicative pentru a configura setările dispozitivului
ALEGE MODELUL POTRIVIT: MATCH4S

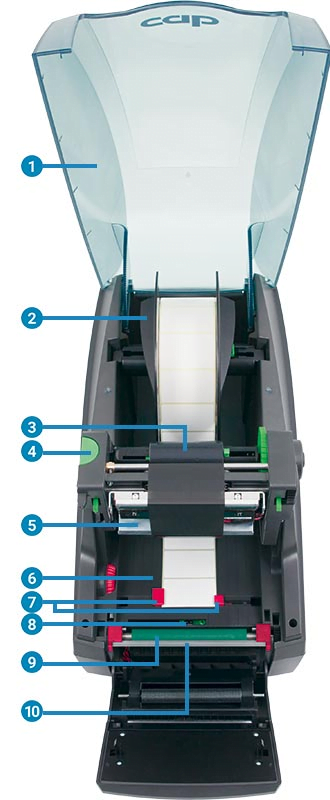

Detalii
- Acoperiți cu o fereastră panoramică mare
Se poate deschide larg. Mecanismul de amortizare integrat asigură o închidere lină. Stocul de etichete este vizibil în orice moment. - Suport role
Rola de etichete este pusă pe suport și, în acest caz, este centrată automat. Materialele de diferite lățimi pot fi plasate în cutie. - Suport panglică
Panglica este împinsă pe suportul cu arc și este centrată prin intermediul unui opritor de margine și al indicației de poziție. Introducerea în mecanica de imprimare este simplă și confortabilă. - Mecanica de imprimare
Se deschide prin apăsarea unui buton și oferă acces ușor. - Capete de imprimare
Toate capetele de imprimare sunt liber interschimbabile. Acestea sunt detectate și calibrate automat de către CPU. Datele majore, cum ar fi performanța de funcționare, temperatura maximă de funcționare și energia termică sunt stocate direct în capul de imprimare. Datele pot fi citite la fabrică. - Senzor de spațiu gol
Este aranjat pentru etichete sau semne de perforare și capăt de material, precum și pentru marcajele de imprimare în poziție centrată. În cazul etichetelor cu mai multe piste, puteți trece la un senzor care este deplasat cu 10 mm spre stânga. - Ghid de material
Cu roata de reținere laterală, lățimea este reglată. La aceasta, etichetele sunt centrate. - Senzor reflectorizant
Etichetele și sfârșitul materialului, precum și semnele de imprimare sunt identificate de senzorul glisant. - Rolă de imprimare DR4
Poate fi deblocat rapid și ușor în câțiva pași pentru curățare sau înlocuire. Acoperire: cauciuc sintetic. Pentru a obține amprenta precisă cu materiale subțiri și panglici sunt necesare role de imprimare subțiri. Acestea previn uzura rolelor de imprimare, contaminarea capului de imprimare și erorile în timpul alimentării cu material. - Funcție de dezlipire (cu tipul „P”)
Banda de căptușeală este condusă în jos în spatele panoului de operare. Eticheta se separă de banda de căptușeală de pe marginea de dezlipire. În ceea ce privește siguranța aplicării, dezlipirea etichetei trebuie testată.

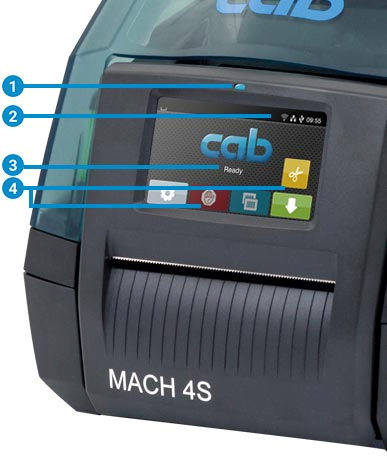

Panou de operare
Operare intuitivă și ușoară cu simboluri explicative pentru a configura setările dispozitivului cât mai ușor
- Semnal LED: pornire
- Bară de stare: Recepție de date, Înregistrare flux de date, Preavertisment de panglică, Card de memorie SD / stick de memorie USB conectat, Bluetooth, WLAN, Ethernet, USB Slave, Ora
- Starea imprimantei: Gata, Pauză, Număr de etichete tipărite per lucrare de imprimare, Etichetă în poziție de dezlipire, Se așteaptă semnal de pornire extern
- Operații
Cutter: tăiere
Mod tear-off sau peel-off: imprimare etichetă

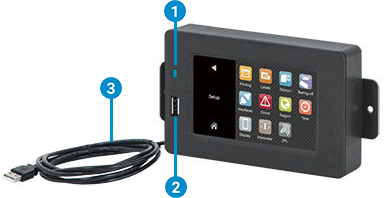

Panou de operare extern
Dacă panoul de operare al unei imprimante nu poate fi accesat, se poate conecta unul extern suplimentar. Aceeași funcționalitate ca la imprimantă, modul peisaj sau portret, operabilitate după cum doriți pe panoul de operare extern sau pe imprimantă. Conectivitate la imprimantă: dispozitiv USB 2.0 Hi-Speed
- LED: pornire
- Slot USB pentru a conecta o cheie de serviciu sau un stick de memorie, pentru a transfera date în memoria IFFS
- Conectarea cablului USB pentru cabină de alimentare oferă cabluri specificate. Lungimile sunt de la 1,8 m până la 16 m.

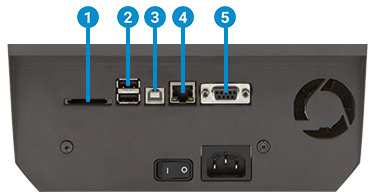

Interfețele din spatele dispozitivului
- Slot pentru un card de memorie SD
- 2 x gazdă USB pentru a conecta o cheie de serviciu, stick de memorie USB, tastatură, scaner de coduri de bare, adaptor USB Bluetooth, stick USB WLAN
Hotspot WLAN sau modul infrastructură: În modul hotspot este posibil să conectați direct un dispozitiv mobil la imprimantă prin WLAN. - Slot USB 2.0 de mare viteză pentru a conecta un computer
- Ethernet 10/100 Mbit/s
- RS232C 1.200 până la 230.400 baud/8 biți
Specificațiiii CAB MACH 4S
t tipic
p posibil
x standard
o opțiune
| Imprimantă etichete | MACH 4.3S | MACH 4S |
|---|---|---|
| Alimentare cu material | centrat | |
| Metoda de imprimare: transfer termic | t | t |
| Termică directă | t | p |
| Rezoluție imprimabilă dpi | 203 – 300 | 300 – 600 |
| Viteza de imprimare de până la mm/s | 300 | 300 – 150 |
| Lățimea de imprimare de până la mm | 104 – 108.4 | 105.7 |
| Începutul tipăririi Distanța până la marginea de localizare mm | centrat | |
| Materiale | ||
| Hârtie, carton, materiale plastice PET, PE, PP, PI, PVC, PU, acrilat, Tyvec | t | t |
| Tuburi contractabile gata de utilizare | t | t |
| Benzi textile | t | t |
| Ambalare pe role, role, fanfold | t | t |
| Diametru rolă de până la mm | 205 | |
| Diametrul miezului mm | 38.1 – 76 | |
| Înfășurare | exterior sau interior | |
| Lățime Etichete mm | 5 – 116 | |
| Înălțime excl. backfeed etichete de la mm | 5 | |
| incl. backfeed etichete de la mm | 12 | |
| Peel-off, o singură tăietură de la mm | 20 | |
| Grosime mm | 0.03 – 0.6 | |
| Material căptușeală Lățimea la diametrul miezului 38 mm mm | 9 – 120 | |
| 76 mmmm | 25 – 120 | |
| Thicknessmm | 0.03 – 0.13 | |
| Continuous material Width at core diameter 38 mmmm | 5 – 120 | |
| 76 mmmm | 25 – 120 | |
| Grosime mm | 0.05 – 0.5 | |
| Greutate (carton) până la g/m2 | 180 | |
| Tuburi contractabile Lățimea gata de utilizare până la mm | 120 | |
| Grosime până la mm | 1.1 | |
| Panglică partea cu cerneală | exterior sau interior | |
| Diametru rola de până la mm | 72 | |
| Diametrul miezului mm | 25.4 | |
| Lungime variabilă până la m | 360 | |
| Lățime mm | 25 – 114 | |
| Dimensiunile și greutatea imprimantei | ||
| Lățime x Înălțime x Adâncime mm | 240 x 317 x 435 | |
| Greutate kg | 6 | |
| Senzor de etichetă care indică poziția | ||
| Senzor de decalaj pt | etichete sau semne de perforare și capăt de material, semne de imprimare pe materiale transparente | |
| Senzor reflectorizant reflex de jos pt | etichete și sfârșit de material, semne de imprimare pe materiale netransparente | |
| Distanța senzorului de la centru până la marginea de localizare mm | centrat sau deplasat cu 10 mm spre stânga | |
| reflex de jos mm | reglabil din centru cu 56 mm la stânga sau cu 10 mm la dreapta | |
| Trecere material până la mm | 2 | |
| Electronică | ||
| Procesor 32 de biți frecvență MHz | 800 | |
| Stocare principală (RAM) MB | 256 | |
| Stocarea datelor (IFFS) MB | 50 | |
| Plug-in pentru card de memorie SD (SDHC, SDXC) de până la GB | 512 | |
| Baterie pentru oră și dată, ceas în timp real | x | |
| Memoria de date atunci când alimentarea este oprită (de exemplu, numerotarea de serie) | x | |
| Interfețe | ||
| RS232C 1.200 până la 230.400 baud/8 biți | x | |
| Dispozitiv USB 2.0 de mare viteză pentru a conecta un PC | x | |
| Ethernet 10/100 Mbit/s | LPD, imprimare RawIP, serviciu web SOAP, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |
| 2 x USB Host pe spate pt | Cheie de service, stick de memorie USB, tastatură, scaner de coduri de bare, adaptor USB Bluetooth, stick USB WLAN, panou de operare extern | |
| Stick USB WLAN 2,4 GHz 802.11b/g/n | modul hotspot sau modul infrastructură (o) | |
| Stick USB WLAN 2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac, antenă cu tijă | ||
| Adaptor USB Bluetooth | o | |
| Conexiune periferică pentru funcție de tăiere sau de dezlipire | x | |
| Date operaționale | ||
| Sursă de alimentare | 100 – 240 VAC, 50/60 Hz, PFC | |
| Consumul de energie | Standby < 10 W / tipic 100 W | |
| Temperatura/umiditatea: Funcționare | +5 – 40 °C / 10 – 85 % fără condensare | |
| Depozitare | 0 – 60 °C / 20 – 85 % fără condensare | |
| Transport | –25 – 60 °C / 20 – 85 % fără condensare | |
| Aprobări | CE, FCC Clasa A, ICES-3, cULus, CB, CoC Mexic, CCC, EAC, BIS (4.3S/C – variațiile excluse), BSMI, KC-Mark | |
| Panou de operare | ||
| Display LCD tactil color Diagonala ecranului“ | 4,3 | |
| Rezoluție | 480 x 272 |
