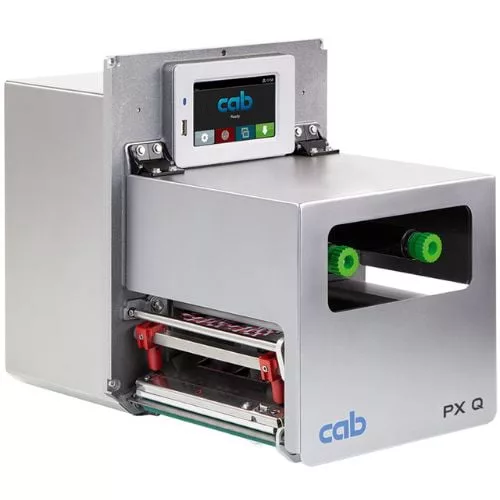

CAB PX Q

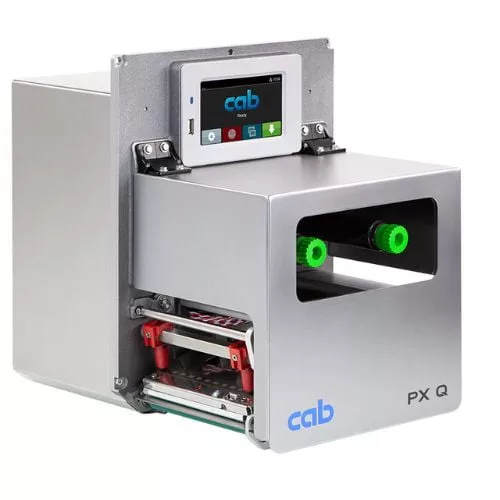

Modul de imprimare CAB PX Q pentru uz industrial – Imprimarea și etichetarea complet automată în aplicații industriale.
Modulul de imprimare și etichetare CAB PX Q print și dezlipire este ideal pentru imprimare și etichetare industrială automatizată, cu fiabilitate mare și ușurință de utilizare. Poate fi orientat în orice direcție și rezolvă sarcinile complexe de marcare, minimizând timpul de întreținere. O construcție din aluminiu turnat rezistent la torsiune este baza pentru asamblarea tuturor componentelor mecanicii de tipărire. Acoperirea sigură pentru alimente și carcasele din oțel inoxidabil completează forma perfectă cu caracteristici speciale. Înșurubarea este compatibilă cu dispozitivele competitorilor.
-
26.282,34 lei – 33.674,62 lei TVA InclusPrețuri EURO (fără TVA)Modulul CAB PX Q oferă o soluție simplă și eficientă pentru nevoile de imprimare industrială, cu caracteristici avansate și integrare ușoară.
Prezentare generală a modulului de imprimare CAB PX Q
Cel universal.
Dispozitiv industrial pentru imprimare precisă.
| 1.1 Modul printare | PX Q4.3 | PX Q4 | ||
|---|---|---|---|---|
| Rezoluție de imprimare dpi | 203 | 300 | 300 | 600 |
| Viteză de imprimare de până la mm/s | 250 | 250 | 300 | 150 |
| Lățime de imprimare de până la mm | 104 | 108.4 | 105.7 | 105.7 |
Cel lat.
Potrivit pentru etichetele Odette și UCC.
| 1.2 Modul printare | PX Q6.3 | |
|---|---|---|
| Rezoluție de imprimare dpi | 203 | 300 |
| Viteză de imprimare de până la mm/s | 250 | 250 |
| Lățime de imprimare de până la mm | 168 | 162.6 |
Modul de imprimare PX Q ‘L’
la stânga
Modulul de imprimare PX Q ‘R’
la dreapta
Direcții de transfer al etichetei
Toate modulele de imprimare sunt furnizate în versiuni pentru stânga și pentru dreapta. În ceea ce privește rezoluțiile printabile, utilizatorii PX Q pot alege între 300 și 600 dpi, în timp ce PX Q4.3 și PX Q6.3 oferă 203 și 300 dpi.
Video CAB HERMES C
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON - Release Notes Firmware X4
Periferice Firmware
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit - cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 – 32/64 Bit CERTIFIED
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloag
Instrucțiuni de asamblare
Descriere interfeță
Manual de configurare
- Configuration manual cab Label Printers
- from SN 14089
Programare
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
cab and the Smart Factory - PLC Programmer’s Guide HERMES Q, SQUIX, XD Q, PX Q
with label layouts and programming examples - Programming Manual abc Basic Compiler
for cab printers - Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, HERMES Q - ZPL Emulation with cab printers
Manual de Service
Piese de schimb
Manuale Accesoriii
Declarații de conformitate UE – Accesoriii
- External Operation Panel – EU Declaration of Conformity
- Label File Selection Box – I/O Box – EU Declaration of Conformity
Studii de caz
Fișe cu date de securitate
CAB PX Q – Imprimare și etichetare complet automată în aplicații industriale
ALEGE MODELUL POTRIVIT: PX Q

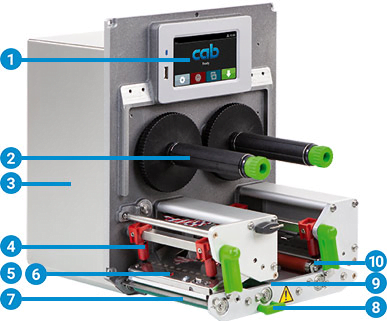

PX Q în detaliu
- Panou de operare
Operarea dispozitivului este intuitivă și simplă, cu ajutorul simbolurilor auto-explicative pentru a configura setările - Suport panglică
Axele de strângere din trei părți permit înlocuirea rapidă și ușoară a panglicii. - Șasiu metalic robust
din aluminiu turnat; bază pentru asamblarea tuturor unităților - Pistoane
Un piston este fixat pe partea interioară. Un al doilea este mutat atât de departe până la marginea etichetei, până când evocă o imagine bună de imprimare. - Cap de imprimare
Toate capetele de imprimare sunt liber interschimbabile la aceeași lățime. Înlocuire ușoară - Salvare automată a panglicii (opțiune)
Capul de imprimare este ridicat în timpul alimentării etichetelor și panglica este oprită. - Îndepărtarea rolei de imprimare
Poate fi demontat sau introdus cu ușurință în cazurile de curățare sau uzură. - Înlocuirea simplă a materialelor
Materialele de etichetă sunt introduse până la oprirea laterală. Capul de imprimare și rolele de ștergere sunt blocate de pârghii. - Senzor de etichetă
Un senzor de gol sau un senzor reflectorizant poziționează amprenta cu precizie pe etichetă și detectează capătul materialului. - Alimentare înapoi a materialului
După ce o etichetă a fost dezlipită, următoarea poate fi retrasă în spatele liniei de imprimare. Prin aceasta, întreaga etichetă poate fi imprimată și se evită scurgerea adezivului în timpul unei pauze mai lungi. În cazul în care se prelucrează materiale sensibile și pentru a preveni șifonarea panglicii, capul de imprimare poate fi ridicat.
Precizia amprentei
Cu cât o etichetă este mai mică, cu atât sunt mai mari cerințele privind acuratețea imprimării. Cu ajutorul corecției de alunecare reglabilă, offset-ul de imprimare poate fi redus cu ±0,2 mm.

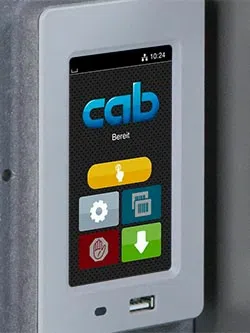

Panoul de control
Utilizarea dispozitivului este intuitivă și simplă cu ajutorul simbolurilor auto-explicative pentru configurarea setărilor.
- LED: Power ON
- Bara de stare: Primire date, înregistrare flux de date, avertisment pentru sfârșitul benzii, card de memorie SD/ stick USB conectat, Bluetooth, WLAN, Ethernet, USB slave, Timp
- Starea imprimantei: Gata, pauză, numărul de etichete imprimate pe un job de imprimare, etichetă în poziție peel-off, așteptând semnalul de start extern.
- Sloturi USB pentru a conecta o cheie de serviciu sau un stick de memorie, pentru a stoca date în memoria internă a imprimantei IFFS.
- Operațiuni
Tipăriți și aplicați etichete pas cu pas
Sari la meniu
Reimprimați ultima etichetă.
Întrerupeți și continuați un job de imprimare.
Opriți și ștergeți toate sarcinile de imprimare.
Feed Etichete
În funcție de orientarea asamblării, afișajul poate fi fie în mod peisaj, fie în mod portret.

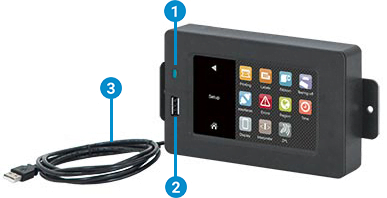

Panoul de operare extern
Dacă panoul de operare al unei imprimante nu poate fi accesat, se poate conecta unul extern adițional.
Aceeași funcționalitate ca pe imprimantă.
Mod peisaj sau portret
Operabilitatea dorită poate fi obținută fie de pe panoul de control extern, fie de pe imprimantă.
Conectivitatea imprimantei: dispozitiv USB 2.0 Hi-Speed
- LED: Pornire ON.
- Slot USB pentru a conecta o cheie de serviciu sau un stick de memorie, pentru a transfera date în memoria IFFS.
- Conectare cablu USB pentru alimentare este asigurată de cabluri specifice. Lungimile variază între 1,8 m și 16 m.
Specificațiiii CAB PX Q
t tipic
s standard
o opțional
| Modul de imprimare | PX Q4.3 | PX Q4 | PX Q6.3 | |||
|---|---|---|---|---|---|---|
| Metoda de imprimare Transfer termic | t | t | t | t | t | t |
| Termică directă | t | t | – | – | t | t |
| Rezoluție imprimabilă | 203 dpi | 300 dpi | 300 dpi | 600 dpi | 203 dpi | 300 dpi |
| Viteză de imprimare până la | 300 mm/s | 300 mm/s | 300 mm/s | 150 mm/s | 250 mm/s | 250 mm/s |
| Lățime de imprimare până la | 104 mm | 108.4 mm | 105.7 mm | 105.7 mm | 168 mm | 162.6 mm |
| Direcția transferului etichetei | L la stânga sau R la dreapta | |||||
| Distanța de imprimare până la marginea de localizare pentru L și R | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm |
| Distanța de imprimare până la marginea de localizare cu salvare automată L și R | 3.2/2.6 mm | 1/0.4 mm | 2/2 mm | 2/2 mm | 1.2/1.2 mm | 3.9/3.9 mm |
| Materiale | ||||||
| Etichete | Hârtie, materiale plastice precum PET, PE, PP, PI, PVC, PU, acrilat, Tyvec | |||||
| Lățimea etichetelor | 10 – 116 mm | 10 – 116 mm | 50 – 174 mm | |||
| Înălțime fără backfeed de la | 6 mm | 6 mm | 12 mm | |||
| Înălțime cu backfeed de la | 12 mm | 12 mm | 25 mm | |||
| Grosimea până la | 0.60 mm | 0.60 mm | 0.60 mm | |||
| Lățime Material Ribon | 25 – 120 mm | 25 – 120 mm | 50 – 178 mm | |||
| Ribbon parte cerneală | outside or inside | |||||
| Diametru Ribon până la | 90 mm | |||||
| Diametru miez | 25.4 mm | |||||
| Lungime variabilă până la | 600 m | |||||
| Lățime | 25 – 114 mm | 25 – 114 mm | 50 – 170 mm | |||
| Salvare automată | o | o | o | |||
| Dimensiunile și greutatea modulului de imprimare | ||||||
| Lățime x Înălțime x Adâncime | 245 x 300 x 333 mm | 245 x 300 x 393 mm | ||||
| Greutate | 11.5 kg | 12 kg | ||||
| Senzor de etichetă cu indicație de poziție | ||||||
| Senzor de decalaj pt | etichete, semne de perforare sau semne de imprimare și sfârșitul materialului | |||||
| Senzor reflectorizant reflex de jos pt | imprimați semne pe materialele de căptușeală netransparente și pe capătul materialului | |||||
| Distanța senzorului până la marginea de localizare | 4 – 60 mm | 4 – 60 mm | 4 – 60 mm | |||
| Trecere materială | 2 mm | |||||
| Electronice | ||||||
| Processor 32 bit MHz | 800 | |||||
| Memoria principală (RAM) | 256 MB | |||||
| Memoria de date (IFFS) | 50 MB | |||||
| Slot pentru conectarea unui card de memorie SD (SDHC, SDXC) | s | |||||
| Baterie pentru ora si data, ceas in timp real | s | |||||
| Memoria de date atunci când alimentarea este oprită (de exemplu, numerotarea de serie) | s | |||||
| Interfețe | ||||||
| RS232C 1.200 până la 230.400 baud/8 biți | s | |||||
| Slot USB 2.0 de mare viteză pentru a conecta un PC | s | |||||
| Ethernet 10/100 Mbit/s | LPD, RawIP printing, SOAP webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||||
| 1 x gazdă USB pe panoul de operare pentru | Cheie de service, stick de memorie USB, stick USB WLAN, adaptor USB Bluetooth | |||||
| 2 x gazdă USB pe spatele dispozitivului pentru | tastatură, scaner de coduri de bare, stick de memorie USB, stick USB WLAN, stick USB WLAN cu antenă tijă, adaptor USB Bluetooth, panou de operare extern | |||||
| Interfață digitală I/O 24 VDC cu 10 intrări și 11 ieșiri | o | |||||
| Interfață I/O digitală 5 VDC cu 4 intrări și 4 ieșiri | o | |||||
| Switch Ethernet cu 2 porturi 10/100 Mbit/s | o | |||||
| Date operaționale | ||||||
| Sursă de alimentare | 100-240 VAC, 50/60 Hz, PFC | |||||
| Consumul de energie | Standby <10 W / tipic 150 W / până la 300 W | |||||
| Temperatura / umiditate Funcționare | +5 – 40°C / 10 – 85 %, fără condensare | |||||
| Depozitare | 0 – 60°C / 20 – 85 %, fără condensare | |||||
| Transport | –25 – 60°C / 20 – 85 %, fără condensare | |||||
| Aprobări | CE, FCC Class A, ICES-3, cULus, CB, EAC, RCM Mark | |||||
- Limitări se pot aplica etichetelor mici, materialelor subțiri sau adezivilor puternici. Aplicațiile critice trebuie testate.
- Panglica trebuie să corespundă cel puțin cu lățimea materialului de căptușeală.
