CAB SQUIX
Imprimante de etichete CAB SQUIX, flexibile pentru aplicatii industriale
Își găsesc utilizare în diverse domenii de utilizare. Ele au fost dezvoltate cu accent constant pe utilizarea intuitivă și procesarea extrem de fiabilă. Mecanismul de imprimare și șasiul sunt realizate din materiale de înaltă calitate și se potrivesc perfect ca design și funcționalitate. O gamă largă de periferice și software oferă soluții specifice utilizatorului. Imprimantele robuste fac față oricărei cerințe, indiferent dacă sunt operate de sine stătător, cu un PC sau în rețea. Lucrările de imprimare sunt efectuate rapid, iar etichetele sunt furnizate imediat datorită unui procesor de mare viteză.
-
8.921,43 lei – 19.364,87 lei TVA InclusPrețuri EURO (fără TVA)Imprimante de etichete CAB SQUIX. Imprimante flexibile pentru aplicații industriale. Mecanismul de imprimare și șasiul sunt realizate din materiale de înaltă calitate și se potrivesc perfect ca design și funcționalitate.
Exemple de aplicații
PCB
Plăcuțe de tip
Carton și paleți
Prezentare generală a imprimantei de etichete CAB SQUIX
Imprimantele de etichete care ghidează materialele aliniate la stânga. Imprimare optimă în chestiuni de diferite lățimi și materiale.
Cele subțiri
pentru imprimarea etichetelor mici
| Imprimanta Etichete | SQUIX 2 |
|---|---|
| Rezoluție de imprimare dpi | 300 – 600 |
| Viteza de imprimare mm/s max. | 250 – 150 |
| Lățime imprimare mm max. | 56.9 – 54.1 |
Cele universale
cele mai vândute unități industriale, oferind o gamă largă de accesorii
| Imprimanta Etichete | SQUIX 4.3 | SQUIX 4 |
|---|---|---|
| Rezoluție de imprimare dpi | 203 – 300 | 300 – 600 |
| Viteza de imprimare mm/s max. | 300 – 300 | 300 – 150 |
| Lățime imprimare mm max. | 104 – 108.4 | 105.7 |
Un dispozitiv de tăiere poate fi furnizat integral unei unități de bază.
Cele late
pentru a tipări etichetele Odette, UCC și GS1 în operațiunile de logistică
| Imprimanta Etichete | SQUIX 6.3 |
|---|---|
| Rezoluție de imprimare dpi | 203 – 300 |
| Viteza de imprimare mm/s max. | 250 – 250 |
| Lățime imprimare mm max. | 168 – 162.6 |
Cele extra largi
pentru imprimarea etichetelor de paleți și tamburi
| Imprimanta Etichete | SQUIX 8.3 |
|---|---|
| Rezoluție de imprimare dpi | 300 |
| Viteza de imprimare mm/s max. | 150 |
| Lățime imprimare mm max. | 216 |
Video Accesoriii CAB SQUIX
Tutoriale Video CAB SQUIX
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) ZIP – 16.54 MB 3.11.0.006/12/2022 - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON ZIP – 50.00 MB 5.42.501/03/2023 - Release Notes Firmware X4
TXT – 78 KB 5.00 – 5.42.501/03/2023
Periferia firmware-ului
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit - cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 – 32/64 Bit CERTIFIED
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloage
Manuale de operare
Declarație de conformitate UE
Descrieri de interfață
Manuale de configurare
- Configuration manual cab Label Printers
from SN 14089 - Configuration manual SQUIX
up to SN 14088
Programare
- Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, HERMES Q - ZPL Emulation with cab printers
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
cab and the Smart Factory - PLC Programmer’s Guide HERMES Q, SQUIX, XD Q, PX Q
with label layouts and programming examples - Programming Manual abc Basic Compiler
for cab printers
Manuale de service
Piese de schimb
- Spare Parts List SQUIX 2
- Spare Parts List SQUIX 4
- Spare Parts List SQUIX 6.3
- Spare Parts List SQUIX 8.3
Scheme de căi de alimentare
- Feed Path Scheme SQUIX 2
The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application. - Feed Path Scheme SQUIX 4
The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application. - Feed Path Scheme SQUIX 6.3
The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application.
Manuale accesorii
- Present Sensor PS800 / PS900 / PS1000 – Operator’s Manual
- Cutter CU200 / CU400 / CU600 / CU800 – Instructions
- Cutter CSQ401 / CSQ402 – Assembly Instructions
- Perforation Cutter PCU400 – Operator’s Manual
- Stacker with Cutter ST400 – Operator’s Manual
- Code Checker CC100 – Operator’s Manual
- Label File Selection Box – Input Output Box – Assembly Instructions
- External Rewinder ER4, ER6, ER8 – Instructions
- Antistatic Brush – Assembly Instruction
- Adapter Kit – Mounting Instructions
- External Operation Panel – Assembly Instructions
- Scanner CC200-SQ – Assembly Instructions
- External Rewinder ER1, ER2, ER3 – Instructions
Manuale de service
- Perforation Cutter PSQ403, PSQ 404 – EU Declaration of Conformity
- Present Sensor PS800 / PS900 / PS1000 – EU Declaration of Conformity
- Cutter CU200 / CU400 / CU600 – EU Declaration of Conformity
- Cutter CSQ401 / CSQ402 – EU Declaration of Conformity
- Perforation Cutter PCU400 – EU Declaration of Conformity
- Cutter with Stacker ST400 – EU Declaration of Conformity
- Code Checker CC100 – EU Declaration of Conformity
- Label File Selection Box – I/O Box – EU Declaration of Conformity
- External Operation Panel – EU Declaration of Conformity
- Scanner CC200-SQ – EU Declaration of Conformity
- External Rewinder ER1, ER2, ER3 – EU Declaration of Conformity
Piese de schimb – Accesoriii
- Cutter CU200 / CU400 / CU600 / CU800 – Spare Parts List
- External Rewinder ER1, ER2, ER3 for SQUIX – Spare Parts List
- External Rewinder ER4, ER6, ER8 – Spare Parts List
- Cutter CSQ 401 / CSQ 402 – Spare Parts List
- Perforation Cutter PCU400 – Spare Parts List
- Stacker with Cutter ST400 – Spare Parts List
Studii de caz
- 20 years united by wine labeling: Vier Jahreszeiten Winzer eG and cab
- Formula Student Germany: SQUIX dynamically imprints names on acetate silk
- HTI, specialist in lab and manufacture automation: Opening, filling and labeling micro-screw tubes
- Mittelstand 4.0 roadshow: Label printers and dispensers qualify for future technologies
Fișe cu date de securitate
CAB SQUIX – Imprimante flexibile pentru aplicații industriale
ALEGE MODELUL POTRIVIT: SQUIX

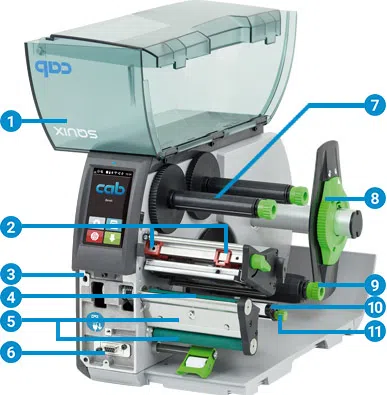

Imprimantele de etichete care ghidează materialele aliniate la stânga
- Capac cu balamale
Stocul de materiale poate fi verificat și procesele imprimantei pot fi urmărite printr-o fereastră panoramică mare. - Piston
Unul este fixat lângă șasiu în interior. Celălalt poate fi aliniat la marginea exterioară a unei etichete pentru imagini de imprimare optime. - Șasiu metalic
Este baza pentru asamblarea componentelor. Fabricat din aluminiu turnat - Acoperire cu role de imprimare
Cauciucul sintetic este standard, permițând imagini de imprimare foarte precise. Siliconul este o opțiune dacă se urmărește cicluri de viață foarte lungi. - Distribuirea etichetelor
Etichetele sunt separate pe o placă detașabilă de căptușeala lor. O rolă de ghidare motorizată și o rolă de prindere permit procese foarte precise la imprimarea și aplicarea etichetelor. - Port periferic
Modulele suplimentare pot fi conectate ușor și rapid la o unitate și fixate cu un șurub. - Reținere panglică
Înlocuirea unei panglici nu este mare lucru datorită axelor de prindere din trei părți. - Reținere role
Opritorul de margine montat pe arc oferă un capac cu șurub și permite o tensiune constantă în timp ce materialele sunt alimentate. - Rebobinator intern
Etichetele sau căptușelile cu sau fără miez de carton pot fi înfășurate pe unitățile de dezlipire. Manipularea unui material este simplificată de o axă de prindere din trei părți. - Rocker
Montarea cu arc și rolele de ghidare din teflon reduc tracțiunea și îmbunătățesc acuratețea imaginilor imprimate. - Ghid de material
Este asamblat pe balansoar. Prin rotirea butonului rotativ, opritorul poate fi aliniat la marginea unei etichete.
Precizia imprimării imaginii
Cu cât o etichetă este mai mică, cu atât sunt mai mari cerințele. Offset-ul de imprimare poate fi redus cu ±0,2 mm folosind corectarea alunecării.

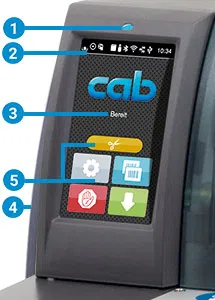

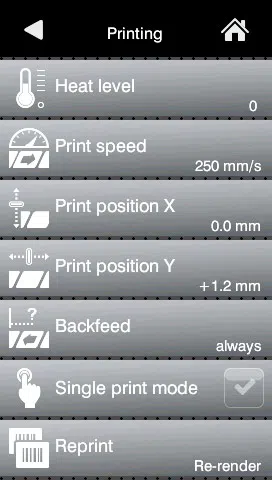

Panou de control

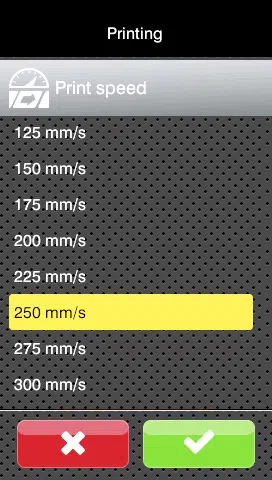

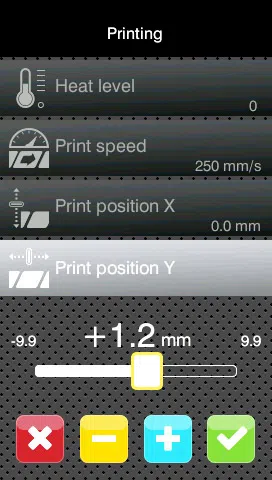

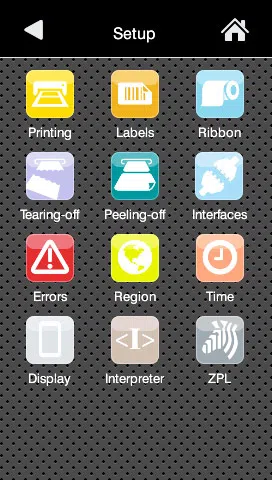

Simbolurile care se explică de la sine simplifică setările și permit ca imprimantele să fie operate intuitiv și ușor.
- LED: Pornire
- Bara de stare: primirea datelor, înregistrarea fluxului de date, avertizare prealabilă la sfârșitul unei panglici, card de memorie SD/stick USB conectat, Bluetooth, WLAN, Ethernet, slave USB, oră
- Starea imprimantei: gata, pauză, numărul de etichete imprimate într-o lucrare de imprimare, etichetă dezlipită, așteaptă semnal extern de pornire
- Port USB pentru conectarea unei chei de service sau a unui stick de memorie, pentru a transfera date în memoria IFFS
- Operare
Cutter Cutter perforare: tăiere
Rebobinator extern: bobinaj exterior sau interior
Modul Tear-off / Peel-off: imprimarea unei etichete
Aplicator: imprimarea și aplicarea unei etichete în pași individuali

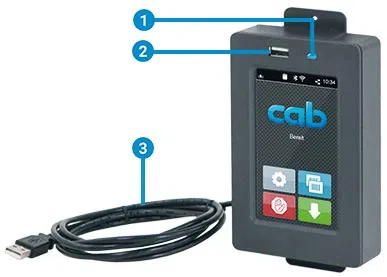

Panou de control extern
Dacă panoul de control al unei imprimante nu poate fi accesat, se poate conecta unul extern suplimentar.
- Aceeași funcționalitate ca la imprimantă
- Mod peisaj sau portret
- Operabilitate conform obiectivului, fie pe un panou extern, fie pe o imprimantă
- Dispozitiv USB 2.0 Hi-Speed pentru conectarea unei imprimante
- LED: Pornire
- Port USB pentru conectarea unei chei de service sau a unui stick de memorie, pentru a transfera date în memoria IFFS
- CAB oferă cabluri USB specificate pentru alimentare. Lungimile sunt de la 1,8 m până la 16 m
Capete de imprimare
Un cap de imprimare poate fi înlocuit cu oricare altul, cu condiția să fie de lățime egală. Acestea sunt detectate de CPU și calibrate.
Datele majore precum performanțele operaționale, temperaturile maxime de funcționare și încălzirea sunt păstrate în memorie de capul de imprimare. Datele pot fi citite la premisa.
Capete de imprimare furnizate pentru SQUIX 2, SQUIX 4 – 300, 600 dpi
- imagini imprimate cu muchii ascuțite
- fonturi mici, grafice pe planșe
- imprimare pe materiale care presupun nevoi mari de energie
Capete de imprimare furnizate pentru SQUIX 4.3, SQUIX 6.3 – 203, 300 dpi
Capete de imprimare furnizate pentru SQUIX 8.3 – 300 dpi
- durabil, imprimare in medii dure, imprimare termica directa
Specificațiiii CAB SQUIX
t tipic
p posibil
x standard
o opțiune
| 1.1, 1.2 | 1.3, 1.4 | 1.5, 1.6 | 1.7, 1.8 | |
| Materiale ghidate aliniate la stânga | SQUIX 2 | SQUIX 4.3 – SQUIX 4 | SQUIX 6.3 | SQUIX 8.3 |
|---|---|---|---|---|
| Metoda de imprimare: transfer termic | t | t | t | t |
| Termică directă | p – | t – p – | t | t |
| Rezoluție de imprimare dpi | 300 – 600 | 203 – 300 – 600 | 203 – 300 | 300 |
| Viteză de imprimare mm/s max. | 250 – 150 | 300 – 300 – 150 | 250 | 150 |
| Lațime de imprimare mm max. | 56.9 – 54.1 | 104 – 108 – 105.7 | 168 – 162.6 | 216 |
| Distanța inițială de imprimare până la marginea de localizare mm | 2 | 2.8 – 1.2 – 2 | 0.5 – 3.2 | 2 |
| Materiale | ||||
| Hârtie, carton, sintetice PET, PE, PP, PI, PVC, PU, acrilat, Tyvek | t | t | t | t |
| Hârtie termică directă / carton | p – | t – p – | t | t |
| Tub termocontractabil gata de utilizare | – | p | – | – |
| continuu, presat | p | p | – | – |
| Bandă textilă | p | p | – | – |
| Rolă de finisare, fanfold | t | t | t | t |
| Diametru rolă mm max. | 205 | |||
| Diametru miez mm | 38.1 – 76 | |||
| Bobinare | exterior sau interior | |||
| Lățime etichetă mm | 4 – 63 | 20 – 116 | 46 – 176 | 46 – 220 |
| Înălțime fără retroalimentare etichetă mm cel puțin | 4 | 4 | 6 | 25 |
| etichetă backfeed mm cel puțin | 4 | 6 | 12 | 25 |
| etichetă backfeed, peel-off mm cel puțin | 6 | 6 | 12 | 25 |
| Grosime mm | 0.03-0.6 | 0.05 – 0.6 | ||
| Lățime căptușeală mm | 24 – 67 | 24 – 120 | 50 – 180 | 50 – 235 |
| Grosime mm | 0.03 – 0.16 | 0,05 – 0,16 | ||
| Lățime continuă mm | 24 – 67 | 24 – 120 | 50 – 180 | 50 – 235 |
| Grosime mm | 0,05 – 0,5 | |||
| Greutate (carton) g/m2 max. | 300 | |||
| Tub termocontractabil Lățime gata de utilizare mm max. | – | 120 | – | – |
| Lățime continuă, presat mm | 24 – 67 | 24 – 85 | – | – |
| Grosime max. mm | 1.1 | 1.1 | – | – |
| Strat culoare panglică | exterior sau interior | |||
| Diametru rola mm max. | 80 | |||
| Diametru miez mm | 25,4 | |||
| Lungime max. m | 600 | 360 | ||
| Lățime mm | 25 – 67 | 25 – 114 | 50 – 170 | 220 |
| Rebobinator intern furnizat pe unitățile de dezlipire | ||||
| Diametru exterior mm max. | 142 | |||
| Diametru miez mm | 40 | |||
| Bobinare | exterior | |||
| Dimensiunile imprimantei, greutate | ||||
| Lățime x Înălțime x Adâncime mm | 200 x 288 x 460 | 252 x 288 x 460 | 312 x 288 x 460 | 352 x 288 x 460 |
| Greutate kg | 9 | 10 | 14 | 15 |
| Senzori de etichetă, indicatoare de poziție | ||||
| Detectare senzor transmisiv | etichete, semne de perforare, sfârșit de materiale, semne de imprimare pe materiale translucide | |||
| Senzor reflectorizant de detecție de jos sau de sus | etichete, finisaje materiale, semne de imprimare pe materiale netranslucide | |||
| Distanța senzorului până la marginea de localizare aliniată la stânga mm | 5 – 26 | 5 – 60 | 5 – 60 | 5 – 60 |
| Trecere material mm max. | 2 (5 sunt o opțiune) | |||
| Interfaces | ||||
| RS232-C 1.200 până la 230.400 baud / 8 biți | s | |||
| Dispozitiv USB 2.0 Hi-Speed pentru conectarea unui PC | s | |||
| Ethernet 10/100 Mbit/s | LPD, RawIP printing, SOAP web service, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||
| 1 host USB pe panoul de control pentru conectare | o cheie de serviciu, un stick USB, stick USB WLAN, adaptor USB Bluetooth | |||
| 2 host-uri USB pe spatele unei unități pentru conectare | o tastatură, scaner de coduri de bare, un stick USB, stick USB WLAN, stick USB WLAN cu antenă tijă, adaptor USB Bluetooth, panou de control extern | |||
| USB host, 24 VDC, pentru conectarea perifericelor | s | |||
| Interfață digitală I/O care oferă 8 intrări și 8 ieșiri | o | |||
| Date operaționale | ||||
| Voltaj | 100 – 240 VAC ~ 50/60 Hz, PFC | |||
| Consumul de energie | <10 W în standby / 100 W în funcționare tipică | |||
| Temperatura / umiditate: Funcționare | +5 – 40°C / 10 – 85 %, fără condensare | |||
| Depozitare | 0 – 60°C / 20 – 85 %, fără condensare | |||
| Transport | –25 – 60°C / 20 – 85 %, fără condensare | |||
| Aprobări | CE, FCC Class A, ICES-3, cULus, CB, CoC Mexico, CCC, EAC, BIS, BSMI, KC-Mark | |||
| Panou de control | ||||
| Ecran tactil LCD color Diagonală″ | 4.3 | |||
| Rezoluție Lățime x Înălțime px | 272 x 480 |
Ai nevoie de ajutor?
Suntem aici pentru a te ajuta! Contactează un expert AutoID pentru a discuta despre produsele și serviciile noastre.
