CAB SQUIX Aplicatoare Etichete
Aplicatoare CAB SQUIX S1000, S3200, S5104, S5104 M, S5106, AXON 2 și WICON.
Durată lungă de viață: ghidajele cu rulmenți cu bile au o uzură redusă. Înălțimi flexibile ale produsului: Cu ajutorul cilindrului de cursă, etichetarea este posibilă la diferite înălțimi. Sunt disponibile diferite lungimi de cursă. Unitate de reglare a aerului comprimat: Microfiltrele previn contaminarea. Regulatorul de aer comprimat asigură o calitate permanentă ridicată a etichetării.
Fiabilitate ridicată a procesului: fluxul de aer suportat, aerul de inducție și viteza de cursă sunt reglabile. Pentru produse sensibile și ambalaje, forța de presare poate fi redusă la mai puțin de 10 N (1 kg). Pentru a evita contaminarea, orificiile de vid sunt curățate cu aer sub presiune după fiecare proces de etichetare. Dimensiuni etichete: Se pot prelucra etichete cu lățimi de la 25 până la 176 mm și înălțimi de la 25 până la 200 mm. Aer de susținere folosit pentru suflarea etichetelor pe tampon. Pentru a testa procesul de etichetare. Apăsarea butonului face ca eticheta să fie imprimată și ținută de tampon. Apăsând din nou butonul, începe procesul de etichetare.
-
5.976,18 lei – 30.735,32 lei TVA InclusPrețuri EURO (fără TVA)Aplicatoarele de etichete SQUIX sunt dispozitive eficiente și versatile, ce asigură o etichetare precisă și rapidă. Ideal pentru industria alimentară, farmaceutică și logistică.
Prezentare generală aplicatoare CAB SQUIX
Aplicator SQIUIX S1000 se poate atașa la o imprimantă pentru aplicarea etichetelor și poate fi folosită în mod semi-automat sau integrată în orientare verticală la o fabrică.
Aplicator SQIUIX S3200 aplică etichete produselor automat. Pentru aceasta, etichetele sunt setate la 45° – 95° față de orizontală de către un cilindru rotativ și se mișcă către produse cu ajutorul unui cilindru cu alunecare scurtă.
Modulele S5104, S5104 M și S5106 permit etichetarea produselor în mișcare pe un transportor. Un senzor de produs detectează poziția țintă a unei etichete. În timp ce o etichetă este desprinsă, următoarea este imprimată. Etichetarea în toate direcțiile se poate realiza cu etichetatorul
Aplicatorul AXON 2 pentru tuburi permite alocarea rapidă și fiabilă a mostrelor în laboratoare cu poziția orizontală a tuburilor/sticlelor.
Aplicator SQIOX All-around. Acesta etichetează produse cilindrice prin plasarea acestora pe role. Aplicarea etichetelor este declanșată cu o comutare manuală sau cu un comutator de picior.
Aplicatorul Wrap-around WICON poate eticheta produse cilindrice cu diametre cuprinse între 2 mm și 16 mm, cum ar fi firele simple, firele, cablurile, furtunurile, tuburile sau barele rotunde.
Cataloage
Instrucțiuni de asamblare
- Assembly Instructions Applicator S1000
- Operator’s Manual Applicator S3200
- Assembly Instructions Dispensing Module S5104 / S5106
- Operator’s Manual All-around Labeler
- Assembly Instructions Tube Applicator AXON 2
Manuale de operare
Manuale de service
Piese de schimb
- Spare Parts List Applicator S1000
- Spare Parts List Applicator S3200
- Spare Parts List Demand Module S5104 / S5106
- Spare Parts List All-around Labeler
- Spare Parts List Tube Applicator AXON 2 / AXON 2.1
- Spare Parts List WICON
Fișe cu date de securitate
Aplicatoare CAB SQUIX
ALEGE MODELUL POTRIVIT: SQUIX-App

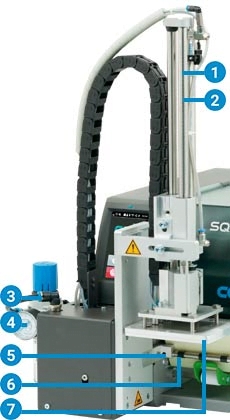

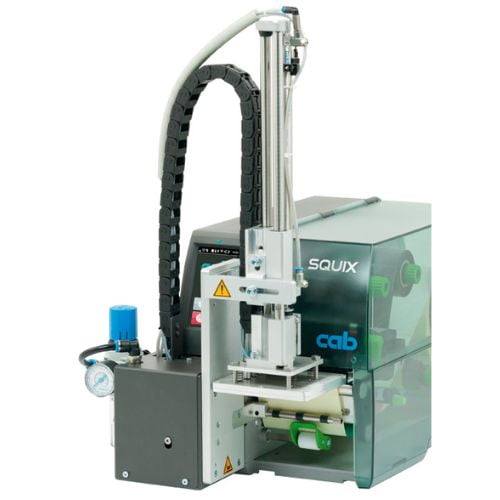

Aplicator S1000
S1000 atașat la o imprimantă peel-off SQUIX este economică, indiferent dacă este operat semi-automat sau integrat în orientare verticală la o fabrică de producție. Etichetele sunt aplicate unui articol printr-un cilindru cu cursă.
| Aplicator | S1000-220 | S1000-300 | S1000-400 |
|---|---|---|---|
| Operat cu | SQUIX 2, SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M, SQUIX 6.3 | ||
| Cursa cilindrului mm | 220 | 300 | 400 |
| Cursa unui tampon calculată sub o unitate mm | 64 | 144 | 244 |
| Bari de aer comprimat | 4.5 | ||
| Performanță: etichete/min aprox. | 25 | ||
calculat la o cursă de 100 mm sub o unitate, utilizând etichete înalte de 100 mm și o viteză de imprimare de 100 mm/s
CAB S1000
- Cicluri de viață lungi: Barele de ghidare cu rulmenți cu bile au o uzură redusă.
- Niveluri diferite de aplicare: Prin furnizarea de lungimi diferite de cursă pentru cilindru, etichetele pot fi aplicate la diferite înălțimi unui articol.
- Reglarea aerului comprimat: Microfiltrele previn contaminarea. Decompresia menține calitatea aplicațiilor etichetelor constant ridicată.
- Procese fiabile: pot fi setate toate vitezele de aer suport, de admisie și de cursă. Forța de presare poate fi redusă la mai puțin de 10N (1kg) în operațiuni sensibile. Purtarea conductelor de admisie după fiecare aplicare a etichetei previne contaminarea.
- O gamă largă de dimensiuni: pot fi aplicate etichete cu lățime de la 25 mm până la 176 mm și cu înălțimea de la 25 mm până la 200 mm.
- Aer de susținere: permite suflarea etichetelor pe un tampon.
- Pad: etichetele sunt transferate pe un tampon și ținute acolo prin vid. Un cilindru de cursă mută tamponul cu etichetele la un articol.
Pre-distribuire
Aplicațiile de etichetă pot fi verificate prin atingerea unui buton. Imprimarea este declanșată la o primă atingere și eticheta tipărită este transferată la aplicator. Eticheta se aplică la o a doua atingere.

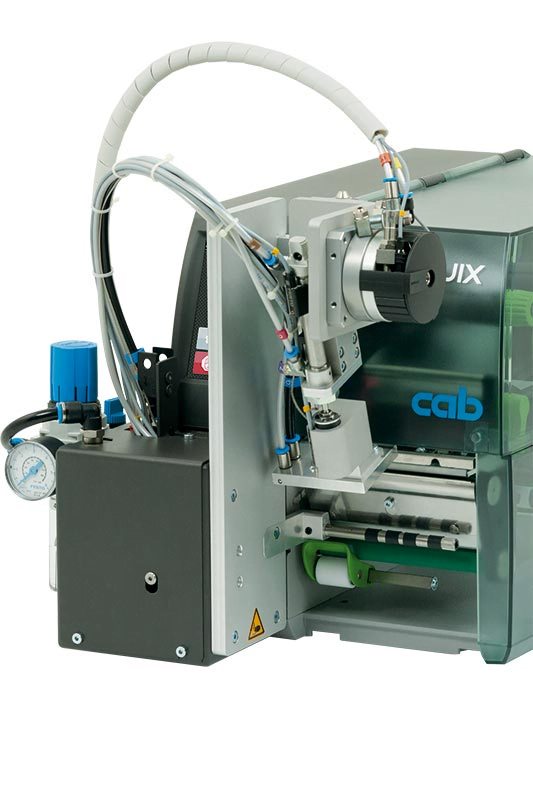

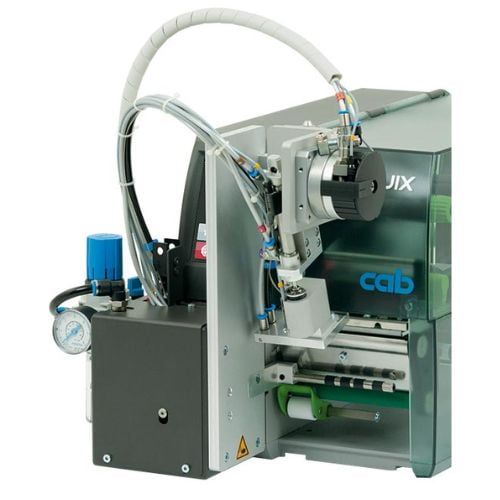

Aplicator S3200
Etichetare în timp real
S3200 atașat la o imprimantă peel-off SQUIX este economică, indiferent dacă este operat semi-automat sau integrat într-o fabrică de producție. Etichetele tipărite sunt setate la 45° până la 95° față de orizontală printr-un cilindru rotativ și aplicate automat unui articol printr-un cilindru cu cursă scurtă.
Ciclurile de viață, pre-dozarea, reglarea aerului comprimat, procesele fiabile și aerul suport corespund aplicatorului S1000.
| Aplicator | S3200 |
|---|---|
| Operat cu | SQUIX 2, SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M |
| Cilindru rotativ | 45°- 90° |
| Cursa cilindru mm max. | 30 |
| Adâncimea F a unui tampon de imersare mm max. | 5 |
| Bari de aer comprimat | 4.5 |
| Performanță: etichete/min aprox. | 20 |
calculat folosind etichete de 40 mm înălțime și o viteză de imprimare de 100 mm/s
Tampoane sau tampoane cu suflare
Sunt fabricate după dimensiunea unei etichete.
| Tampon | Tampon cu suflare | |||
|---|---|---|---|---|
| S3200-1100 | S3200-2100 | |||
| Operat cu | SQUIX 2 | SQUIX 4.3, 4 | SQUIX 2 | SQUIX 4.3, 4 |
| Lățimea etichetei mm | 4 – 63 | 10-116 | 10 – 63 | 10-116 |
| Înălțimea etichetei mm | 6-80 | 10-80 | ||
| Suprafața unui articol | plat | |||
| Starea unui articol în momentul în care este aplicată o etichetă | la repaus | în repaus sau în mișcare | ||

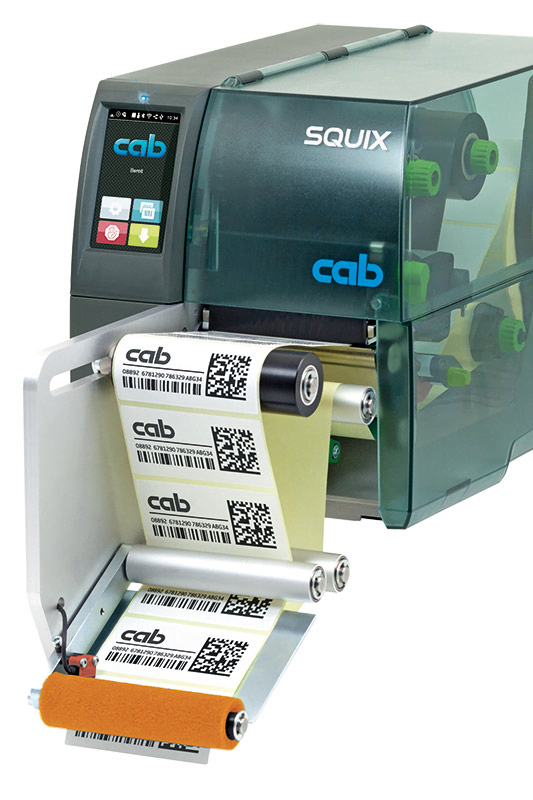

Distribuitoare Etichete S5104, S5104 M, S5106
Articolele pot fi etichetate în mișcare pe un transportor. Un senzor de produs detectează poziția țintă a unei etichete. În timp ce o etichetă este dezlipită, următoarea este tipărită. Viteza de transport trebuie să se potrivească cu viteza de imprimare. Un senzor reflectorizant monitorizează poziționarea.
Un senzor de etichetă poate fi inclus sau nu.
| Distribuitoare Etichete | S5104 | S5104 M | S5106 |
|---|---|---|---|
| Operat cu | SQUIX 4.3 SQUIX 4 | SQUIX 4.3 M SQUIX 4 M | SQUIX 6.3 |
| Lățimea etichetei mm | 25 – 116 | 4 – 110 | 50 – 176 |
| Înălțimea etichetei mm | 25 – 210 | 10 – 210 | 25 – 210 |
| Distanța liniei inițiale de imprimare până la placa de dezlipire mm | 336 – 518 | ||
| Suprafața articol | plat | ||
| Înălțimea articol | fix | ||
| Starea unui articol în momentul în care este aplicată o etichetă | în mișcare (viteză adaptată tipăririi) | ||
| Performanță: etichete/min aprox. | 60 | ||
calculat folosind etichete de 100 mm înălțime și o viteză de imprimare de 100 mm/s
Etichetator Cilindric
Articolele cilindrice pot fi etichetate pe o circumferință de 360°. Ele sunt așezate pe role. Aplicațiile de etichetă sunt declanșate de un comutator manual sau un comutator cu picior.
La livrare sunt incluse un suport și un cablu pentru conectarea unei imprimante SQUIX, la fel și un comutator cu picior.
| Tampon | A1021 | M1021 |
|---|---|---|
| Operat cu | SQUIX 2 | SQUIX 4.3, SQUIX 4 |
| Lățimea etichetei mm | 25 – 63 | 25 – 116 |
| Înălțimea etichetei mm | 25 – 140 | |
| Diametrul articol mm | 12 – 40 | |
| Suprafața articol | cilindrica | |
| State of an item at the moment a label is applied | în mișcare de rotație | |

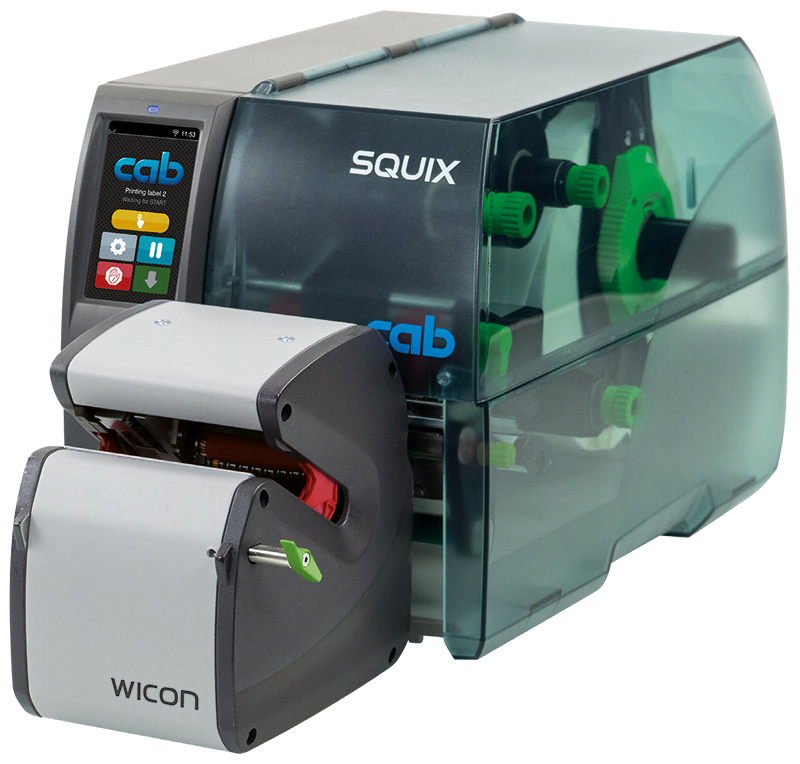

Etichetator cilindric WICON
Articolele cilindrice cu diametre de la 2 mm la 16 mm, cum ar fi fire simple, fire, cabluri, furtunuri, tuburi sau tije rotunde, pot fi etichetate cu aplicatorul înfăşurător.
Laminatul transparent protejează blocurile de date în mod persistent de impactul asupra mediului.
Articolele sunt inserate în orientare orizontală și centrate de panouri. Imprimarea unei etichete și înfășurarea acesteia în jurul unui articol durează între 1,8 și șase secunde, în funcție de numărul de împachetare.
Operația începe de îndată ce un articol a fost introdus. Poate fi declanșat și de un comutator cu picior, o interfață de date sau o interfață I/O. O etichetă este imprimată și apoi preluată de aplicator. Diametrul unui articol este identificat pe capul de ambalare. Mărimea unei etichete determină de câte ori va fi înfășurată în jurul articolului.
Un dispozitiv de protecție pentru degete care acoperă orificiul de alimentare împiedică introducerea sau îndepărtarea articolelor în timpul procesului de înfăşurare. Operațiunile necesită ca materialele să fie ghidate centrate pe o imprimantă, precum și o rolă de imprimare subțire.
Doar etichetele înfăşurate furnizate de cabină garantează aplicaţii fiabile. Asigurați-vă că suprafețele articolelor sunt curate și fără lubrifianți.
CAB recomandă ca materiale specifice, în special diametre mici de 2 mm până la 3 mm, să fie testate în fabrică.
Pivotarea aplicatorului permite înlocuirea cu ușurință a rolelor de etichete sau a benzilor.
O ușă de service permite accesul la capul de ambalare în caz de erori, cum ar fi blocaje de etichete.
| Etichetator cilindric | WICON | |
|---|---|---|
| Diametrul articolului mm | 2.0 – 16.0 | |
| Lungime mm cel puțin | 132 | |
| Panoul de centrare distanță la stânga sau la dreapta mm | 124 | |
| Marginea etichetei distanță de panoul de centrare mm | 12.7 | |
| Marginea etichetei distanță de marginea articolului prin oprire mm | 25 – 100 | |
| Deformare legată de o lungime de 124 mm | max. 1 | |
| Lățimea etichetei mm | 12.7 – 50.8 | |
| Înălțime mm | 19.1 – 70.0 | |
| Aplicator Timp ciclu de imprimare și aplicare sau aplicare și imprimări | 1.8 – 6 | |
| Numărul de înfăşurări | 2 – 10 | |
| Viteza de ambalare u/sec | 3.0 | |
| Procentul inițial al vitezei de ambalare | 10 to 100 % | |
| Poziția împachetare mm | -2 | |
| Pornire | automat, de îndată ce un articol a fost introdus manual | |
| sau prin interfața de date | ||
| sau prin interfața I/O | ||
Aplicator tubular AXON 2
Pentru a eticheta tuburi cu diametre de la 10 la 22 mm sau de la 7 la 16 mm. Vezi catalogul AXON
Tuburile pot fi introduse și îndepărtate manual sau automat cu ajutorul unui dispozitiv de prindere. Ele pot fi, de asemenea, aruncate într-o tavă.
| Aplicator Tubular | AXON 2 |
|---|---|
| Operat cu | SQUIX 4.3 MP, SQUIX 4 MP |
| Diametru tuburi mm | 10 – 22 |
| Lungime inclusiv capac mm | 25 – 120 |
| Conicitate până la % | 0.8 |
| Material de etichete | hârtie, materiale plastice precum PET, PP |
| Lățime mm | 5 – 56 |
| Înălțimea de la mm | 12 |
| Lățimea căptușelii de până la mm | 60 |
| Controale | aplicator pivotat, tub lipsă, diametrul tubului greșit |
