CAB XD Q
Imprimantă de etichete CAB XD Q pentru imprimarea pe ambele fețe
Imprimanta de etichete Cab XD Q este o imprimantă unică de etichete destinată imprimării pe ambele fețe ale unui material. Acceptă imprimarea pe materiale textile, etichete din carton, tuburi presate, continue sau gata de utilizare, precum și pe materiale sintetice continue, hârtie sau carton. Un separator este integrat în șasiu. Separă în mod fiabil o panglică de un material continuu și îmbunătățește precizia alimentării. Mai multe lucrări de imprimare pot fi imprimate fără întreruperi și fără pierderea etichetelor.
-
42.120,05 lei – 47.697,58 lei TVA InclusPrețuri EURO (fără TVA)Imprimanta de etichete Cab XD Q este o imprimantă unică de etichete destinată imprimării pe ambele fețe ale unui material. Acceptă imprimarea pe materiale textile, etichete din carton, tuburi presate, continue sau gata de utilizare, precum și pe materiale sintetice continue, hârtie sau carton.
Exemple de aplicații
Benzi textile
Etichete din carton, benzi de identificare
Marcarea cablurilor
Tuburi contractabile continue sau gata de utilizare
Etichete
Imprimare numai pe partea superioară a unui material folosind capul de imprimare 2
Prezentare generală a imprimantei de etichete CAB XD Q
XD Q oferă viteze mari de imprimare, funcționare duală a capului de imprimare pentru a imprima numai pe partea superioară a unui material și performanța unei imprimante industriale.

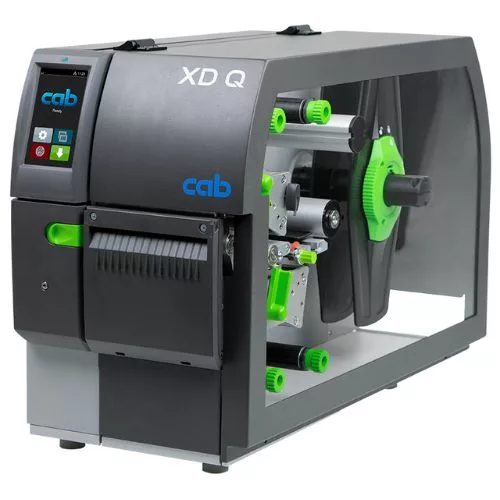

1.1 XD Q cu placă de rupere;
Toate materialele înfășurate pe o rolă sau o bobină pot fi imprimate, la fel și cele pliate.
| Imprimanta Etichete | XD Q4/300 | XD Q4.2/600 |
|---|---|---|
| Rezoluție de imprimare dpi | 300 | 600 |
| Viteză de imprimare mm/s max. | 200 | 100 |
| Lățime de imprimare mm max. | 105.7 | 54.1 |
| Lățime material mm max. | 114 | 114 |

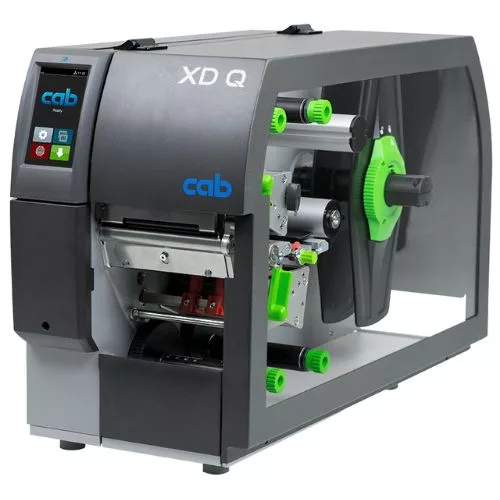

1.2 XD Q cu cutter CSQ 402
Etichetele din hârtie și etichetele autoadezive, cartonul și materialele sintetice pot fi tăiate, astfel încât tuburile pot fi micșorate.
| Imprimanta Etichete | XD Q4/ 300-C2 | XD Q4.2/ 600-C2 |
|---|---|---|
| Rezoluție de imprimare dpi | 300 | 600 |
| Viteză de imprimare mm/s max. | 200 | 100 |
| Lățime de imprimare mm max. | 105.7 | 54.1 |
| Lățime material mm max. | 114 | 114 |
| Tavă Materiale lungi de mm | 100 | 100 |
1.3 XD Q cu dispozitiv de perforare PSQ 403
Materialele continue, cum ar fi tuburile contractabile, pot fi perforate, pentru a simplifica separarea manuală într-o etapă ulterioară. Tăierea unui material este la fel de posibilă.
| Imprimanta Etichete | XD Q4/ 300-P3 | XD Q4.2/ 600-P3 |
|---|---|---|
| Rezoluție de imprimare dpi | 300 | 600 |
| Viteză de imprimare mm/s max. | 200 | 100 |
| Lățime de imprimare mm max. | 105.7 | 54.1 |
| Lățime material mm max. | 114 | 114 |
| Tavă Materiale lungi de mm | 100 | 100 |
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) ZIP – 16.54 MB 3.11.0.006/12/2022 - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON ZIP – 50.00 MB 5.42.501/03/2023 - Release Notes Firmware X4
TXT – 78 KB 5.00 – 5.42.501/03/2023
Periferia firmware-ului
Drivere
- cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloage
Manuale operaționale
Declarație de conformitate UE
Descrieri de interfață
- Interface Description I/O 24V25-4
- Interface Description I/O 24V25-1
- Interface Description I/O 24V25-2 and I/O 24V25-3
Manuale de configurare
- Configuration manual cab Label Printers
from SN 14089
Programare
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
- PLC Programmer’s Guide HERMES Q, SQUIX, XD Q, PX Q
- Programming Manual abc Basic Compiler
- Programming Manual JScript X4
- ZPL Emulation with cab printers
Manuale de service
Piese de schimb
Fișe cu date de securitate
CAB XD Q – pentru imprimarea pe ambele fețe ale unui material, cum ar fi etichete textile, cabluri și etichete cu transfer termic!
ALEGE MODELUL POTRIVIT: XD Q
Repere
- Rezoluție de imprimare 300 dpi dacă imprimați cu o lățime de până la 105,7 mm
- Rezoluție de imprimare 600 dpi dacă tipăriți nu mai mult de 54,1 mm lățime folosind o rolă de imprimare DR4-M60
- Capetele de imprimare proiectate pentru 300 dpi și altele pentru 600 dpi nu sunt interschimbabile pe unitate.
Încălzirea poate fi atribuită separat fiecărui cap de imprimare.
- Dacă imprimați numai pe partea superioară a unui material folosind capul de imprimare 2, capul de imprimare 1 este ridicat automat și panglica este oprită de o frână electromecanică.
- Materialele de ghidare în poziție centrată rezultă în imagini de imprimare precise, în special cu materiale subțiri continue utilizate. Lățimea unui material este stabilită cu ajutorul unui ax.
- Salvarea automată a panglicii este furnizată pe capul de imprimare 1 atunci când imprimați pe partea de jos a unui material. Capul de imprimare este ridicat și panglica este oprită în timpul alimentării materialului.
Imprimare continuă a imaginilor la tăierea sau perforarea etichetelor fără alimentare înapoi.
- Imprimare optimizată, astfel încât mai multe lucrări de imprimare să poată fi imprimate fără întreruperi și fără pierderi de etichete.
- Cutter CSQ și perforator PSQ
- Un separator face parte din șasiu.
Separă materialul continuu în mod fiabil de o panglică și îmbunătățește precizia alimentării.
Calitatea rolei de tragere:
- Rolă de oțel – standard dacă se imprimă pe materiale textile
- Rolă de imprimare – o opțiune cu tuburi contractabile
- Sistemul de presiune poate fi pivotat dacă este necesar.
Specificațiiii CAB XD Q
t tipic
x standard
o opțiune
| Imprimanta Etichete | XD Q4/300 | XD Q4.2/600 |
|---|---|---|
| Ghid de materiale | centrat | centrat |
| Metodă de imprimare Transfer termic | t | t |
| Rezoluție de imprimare dpi | 300 | 600 |
| Viteză de imprimare mm/s max. | 200 | 100 |
| Lățime imprimare mm max. | 105.7 | 54.1 |
| Salvare automată a panglicilor | t | t |
| Materiale | ||
| Hârtie, carton, sintetice PET, PE, PP, PI, PVC, PU, acrilat, Tyvec | t | |
| Tub termocontractabil gata de utilizare | t | |
| continuu, presat | t | |
| Bandă textilă | t | |
| Rolă de finisare, fanfold | t | |
| Diametru rola mm max. | 300 | |
| Diametrul miezului mm | 38.1 – 76 | |
| Bobinare | exterior sau interior | |
| Lățime etichetă mm | 10 – 110 | |
| Înălțime de cel puțin mm | 20 | |
| Grosime mm max. | 0.1 | |
| Lățimea căptușelii mm | 14 – 114 | |
| Grosime mm max. | 0.1 | |
| Lățimea continuă mm | 4 – 114 | |
| Grosime mm max. | 0.3 | |
| Greutate (carton) g/m2 max. | 300 | |
| Tub termocontractabil Lățimea gata de utilizare mm max. | 114 | |
| continuu, presat mm | 4 – 85 | |
| Grosime mm max. | 1.1 | |
| Stratul de culoare a panglicii | exterior sau interior | |
| Diametru rola mm max. | 80 | |
| Diametrul miezului mm | 25.4 | |
| Lungime m max. | 450 | |
| Lățime mm max. | 114 | |
| Dimensiuni imprimante, greutate | ||
| Lățime x înălțime x adâncime mm | 248 x 395 x 594 | |
| Greutate kg | 21 | |
| Senzori de etichetă, indicatoare de poziție | ||
| Detectare senzor transmisiv | etichete, semne de perforare, sfârșit de materiale, semne de imprimare pe materiale translucide | |
| Senzor reflectorizant de detecție de jos sau de sus | etichete, finisaje materiale, semne de imprimare pe materiale netranslucide | |
| Distanța senzorului centru până la marginea de localizare centrată mm | 0 – 55 | |
| Trecere material mm max. | 2 | |
| Interfețe | ||
| RS232-C 1.200 până la 230.400 baud / 8 biți | x | |
| Dispozitiv USB 2.0 Hi-Speed pentru conectarea unui PC | x | |
| Ethernet 10/100 Mbit/s | LPD, RawIP printing, SOAP web service, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |
| 1 host USB pe panoul de control pentru conectare | o cheie de service, un stick USB, stick USB WLAN, adaptor USB Bluetooth | |
| 2 host-uri USB pe spatele unei unități pentru conectare | o tastatură, scaner de coduri de bare, un stick USB, stick USB WLAN, stick USB WLAN cu antenă tijă, adaptor USB Bluetooth, panou de operare extern | |
| USB host, 24 VDC, pentru a conecta periferice | x | |
| Interfață digitală I/O care oferă 8 intrări și 8 ieșiri | o | |
| Date operaționale | ||
| Voltaj | 100 – 240 VAC, 50/60 Hz, PFC | |
| Consumul de energie | <10 W în standby / 100 W în funcționare tipică | |
| Temperatura / umiditate Funcționare | +5 – 40°C / 10 – 85 %, fără condensare | |
| Depozitare | 0 – 60°C / 20 – 85 %, fără condensare | |
| Transport | –25 – 60°C / 20 – 85 %, fără condensare | |
| Aprobări | CE, FCC Class A, ICES-3, cULus, CB, CCC | |
| în curs de examinare | CoC Mexico, EAC, BIS, BSMI, KC-Mark | |
| Panou de control | ||
| Ecran tactil LCD color diagonală” | 4.3 | |
| Rezoluție Lățime x Înălțime px | 272 x 480 |
